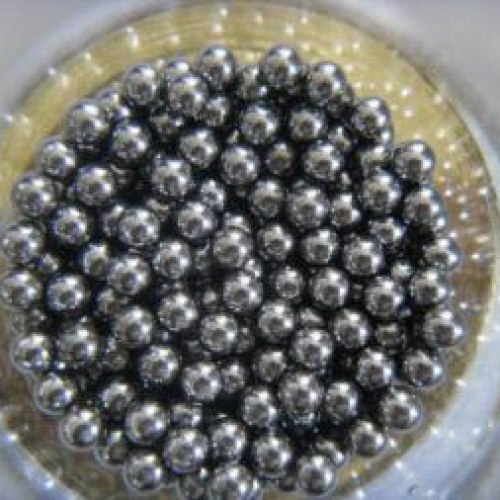

下午好，今天給大家?guī)淼檬禽S承實心鋼球工藝分析。希望對大家有所幫助。

① 淬火加熱前的預熱：目標主若是，縮小淬火加熱時光、減少變形開裂、同時也可減少過熱和脫碳的偏向，本工藝選用鹽浴爐中預熱，溫度是600℃控制，預熱8—10分鐘，若選用箱式電爐預熱，溫度在530—550℃控制時光更長些。

② 加熱時光的肯定：各廠對加熱時光的肯定并不完全相同，通常始末預熱的加熱時光為10—15s／mm，箱式電爐為35—50s／mm。不經(jīng)預熱鹽爐為30—35s／mm，箱式電爐為90—100s／mm。本例中GCr15軸承滾珠經(jīng)預熱后在鹽爐淬火加熱時光研究裝爐量取8分鐘。

③ 淬火冷卻：由于GCr15軸承滾珠含有合金元素較多，阻擋了成分的平均化，也為了預防GCr15軸承鋼變形而且還要有肯定的韌性和抗疲勞強度，所以用油冷。
